Percepat Desain dengan Mengunduh Gambar 2D/3D Komponen Standard

Salah satu hal yang menjemukan ketika kita mendesain mesin dengan progam 3D permodelan parametrik adalah menggambar ulang kompenen mesin standard yang dimensinya sudah menjadi standard umum maupun standard dari vendor itu sendiri.

Sebenarnya, komponen-komponen mesin tersebut dapat diunduh baik di website resminya atau di website yang menyediakan jasa sebagai gudang tempat gambar-gambar komponen tersebut. Gambar komponen setelah diunduh siap digunakan ke dalam gambar, praktis ini akan mempermudah proses mendesain sebuah mesin. Sebelum mengunduh gambar-gambar tersebut, beberapa situs mengharuskan melakukan registrasi terlebih dahulu. Namun jangan khawatir, registrasinya gratis kog.

Langsung saja cek lokasi website-website berikut dan temukan banyak komponen standard yang bisa kamu unduh secara gratis.

1. Solid Components

Kemudahan dalam mengkonfigurasi dan mengunduh komponen menjadi kelebihan tersendiri dari situs ini. Kita dapat langsung mengunduh komponen tanpa harus regristrasi terlebih dahulu. Namun sayangnya, kebanyakan suplier-suplier berasal dari Negeri Eropa seperti Thomson linear, Tente, Dunlop, dan Teknik Produkter.

Untuk dapat melihat semua suplier yang berkontribusi dalam website ini, anda dapat meng-klik "Show all suppliers" yang berada di kolom sebelah kiri.

Tampilan depan situs Solid Components

2. Trace Part Online

Komponennya lebih banyak dari situs Solid Components, tak sebatas komponen mekanikal saja tetapi juga terdapat komponen untuk teknik sipil, metalurgi, argikultur, energi, dan masih banyak lagi. Komponen standard seperti DIN, GB, dan ISO turut meramaikan situs ini. Vendor populer hadir dalam situs ini seperti Omron, Schneider Electric, Norgren, Mayr, Schmalz, SKF, dan SMC. List suplier lengkapnya dapat dilihat di sini

Suplier lebih banyak, tampilan lebih bersahabat

3. Part Community

Ini merupakan situs yang paling populer di kalangan enjineer dalam memperoleh gambar 2/3D komponen standard. Situs ini didukung oleh CADENAS. Perusahaan yang berasal dari Jerman ini awalnya didirikan sebagai perusahaan rekayasa (enjineer) Namun, CADENAS segera menyadari potensi era IT muncul. Karena memahami kebutuhan insinyur, pembeli dan produsen komponen, jadi CADENAS memberikan solusi untuk menyederhanakan alur kerja mereka.

Part Community dukungan dari CADENAS

Kekurangan dari situs ini adalah konfigurasinya yang cukup sulit bila belum terbiasa. Daftar suplier yang hadir dalam situs ini dapat dilihat di sini  Selama pengalaman penulis bekerja sebagai desain mekanikal, Part Community bekerja sama dengan beberapa suplier seperti MISUMI dan SMC untuk membuat program database 2/3D gambar komponen yang dapat diakses secara offline. Untuk memperoleh program tersebut anda dapat mengkontak langsung distributor resmi suplier yang bersangkutan.

4. McMaster-Carr

Situs ini sebenarnya merupakan daftar katalog komponen-komponen standard. Ketika anda memilih nomor seri komponen maka yang akan muncul pertama kali adalah formulir pemesanan berukuran kecil. Jika beruntung maka anda akan melihat "Product Detail" dengan logo CAD di pojok kiri atas, maka anda bisa meng-klik link tersebut dan mengunduh gambarnya. Namun tidak semua terdapat logo CAD. Jika anda meng-klik "Product Detail" yang tidak memiliki logo CAD, situs hanya akan menampilkan spesifikasi produk.

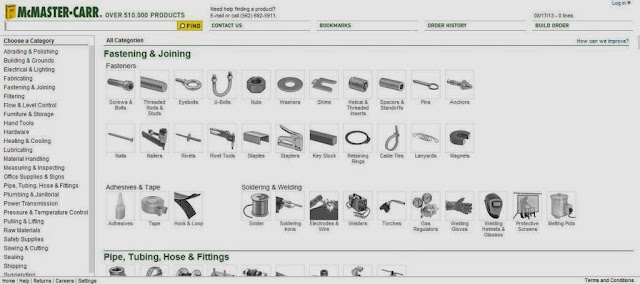

Tampilan depan McMASTER-CARR

5. 3D Content Central

Situs ini mungkin sudah tidak asing lagi bagi pengguna Solidwork, Catia atau program permodelan parametrik lainnya. Situs yang dikhususkan sebagai penyedia model 3D gambar komponen ini tak hanya menampilkan produk dari vendor resmi, tapi juga buah tangan para desainer. Jadi setiap user dapat berbagai hasil karyanya ke situs ini, menarik bukan :) ?

Populer di kalangan design engineer

Situs ini memang berasal dari induk perusahaan yang sama dengan program Solidwork dan Catia, Dassault Stytemes , namun situs ini masih berbaik hati dengan menyediakan unduhan dalam format program lainnya seperti Pro Engineer, Solid Edge, dan Inventor. Dengan demikian situs ini memang layak menjadi favorit para desainer - baik yang pro maupun pelajar - dalam mendukung desainnya.

Apakah hanya sebatas 5 situs di atas ?

Tidak, beberapa vendor menyediakan file unduhan gambar 2/3D tanpa melalui perantara situs-situs di atas. Gambar 2/3D komponen standard mereka dapat diunduh di situs resmi mereka, seperti Oriental Motor, Sanyo Denki, Shimpo gearbox, dan masih banyak lagi.

Sekian berbagi ilmu dari saya, insya Allah tulisan ini akan selalu diperbarui, ditambah, dan diperbaiki.
